Hoy os presento un circuito generador de melodías y tonos usando un IC para ello, en concreto un HOLTEK HT-2880 en su variante E (HT-2880E). Cada variante tiene un conjunto distinto de tonos y melodías pregrabadas. Existen las siguientes variantes: A, D, E, I, J y Q. Se pueden usar con un altavoz (speaker) o con un buzzer pasivo y se alimenta con una alimentación de 3V de CC; dos pilas AA en serie valdría para alimentar el circuito o usando una fuente de alimentación externa de CC a 3V.

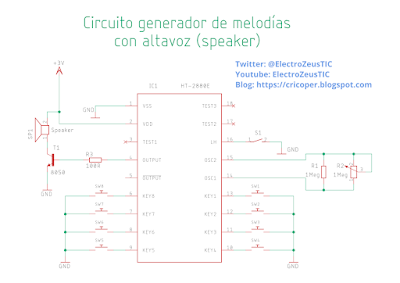

Un esquemático de la versión que utiliza un altavoz de 8 ohms sería la siguiente:

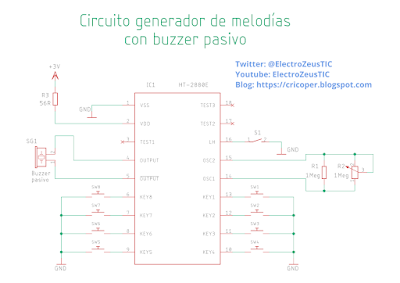

Un esquemático de la versión que utiliza un buzzer pasivo sería la siguiente:
Componentes con el circuito con altavoz que he utilizado:
- Altavoz 8 ohms y 0.5 W.
- Transistor BJT NPN 2S9018, en el datasheet usa un 8050.
- Potenciómetro de 1 Mohm en paralelo con una resistencia de 1 Mohm.
- Resistencia de 100 ohms.
Componentes con el circuito con el buzzer que he utilizado:
- Buzzer pasivo de ordenador.
- Resistencia de 56 ohms.
- Potenciómetro de 1 Mohm en paralelo con una resistencia de 1 Mohm.
Los pulsadores (SWi) suelen ser del tipo normalmente abierto, podéis usar por ejemplo los que vienen en los kits de Arduino. Pulsando el correspondiente seleccionáis el tono o sonido que va a sonar.
El selector S1 (LH Level Hold control) realiza la siguiente función: si está abierto=>se emite sonido hasta terminar su duración predefinida, aunque la Key (SWi) de canción o sonido se suelte. Y si esta cerrado (conectado a GND)=> se emite sonido mientras se mantenga la Key (SWi) de la canción o sonido presionada, repitiéndose si es el caso.
El potenciómetro R2 de 1 Mohm sirve para regular la velocidad del sonido o melodía, ya que variamos la frecuencia del oscilador que utiliza el IC. Ojo, que esto varía el pitch de la melodía o sonido.
Una fotografía del prototipo para probar los dos circuitos (altavoz y buzzer) usando cables en vez de pulsadores y selector la podéis ver aquí:
Las Canciones y tonos de vienen predefinidos en el HT-2880E son los siguientes según el pulsador (Key) activado:
Key 1 (pin 13): Jingle Bells ver. 1
Key 2 (pin 12): Siren
Key 3 (pin 11): Jingle Bells ver. 2
Key 4 (pin 10): Alarm
Key 5 (pin 9): Happy Birthday
Key 6 (pin 8): Phone Bell
Key 7 (pin 7): Wedding March
Key 8 (pin 6): Explosion
